カーテンウォール他弊社商品のご案内
カーテンウォール
カーテンウォールとは、建築物の荷重を支える主要構造体（柱や梁）とは別に設けられる、非耐力壁の外壁のことです。「帳壁（ちょうへき）」や「幕壁」とも呼ばれます。
ガラスや金属パネルなど多様な素材を使用できるため、デザインの自由度が高く、全面ガラス張りの高層ビルなどでもよく採用されています。
１．大開口部Fixガラススクリーンの御案内＜施工例集＞
この商品は、常に安定した一定の『 張力 』を保有させた、バックマリオン（方立）材に、ガラス支持用のブラケットを装備し、開口部は全て、フレームレスの、ガラス貼りスクリーンとした商品です。
①テンションカーテンウォール

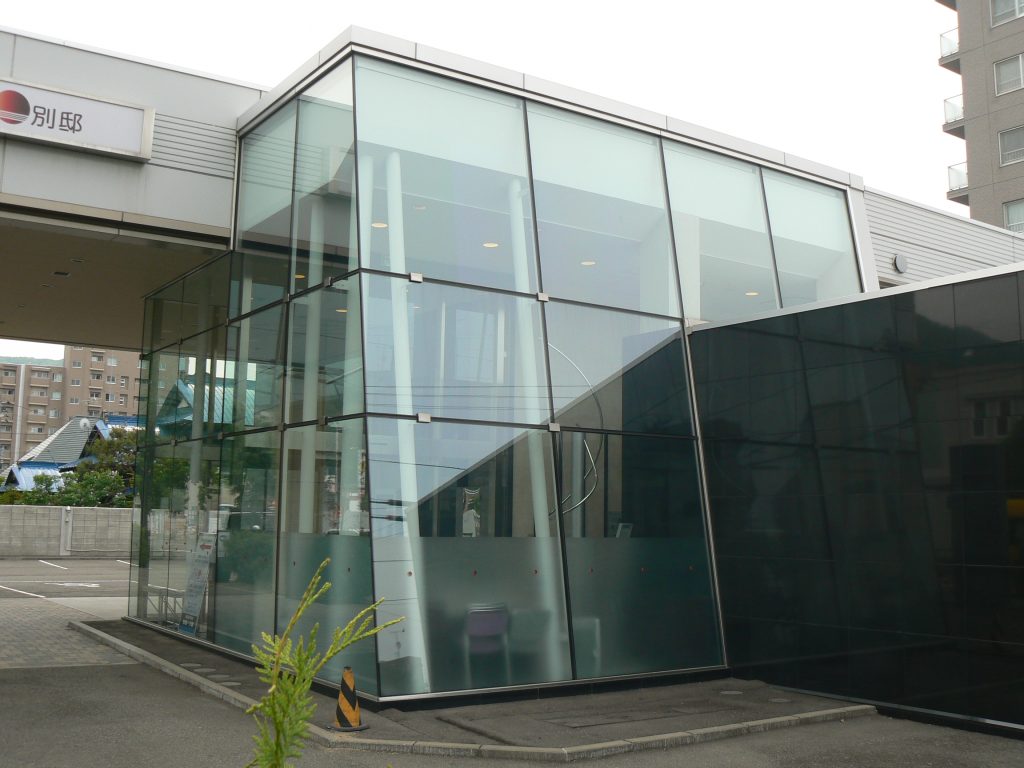

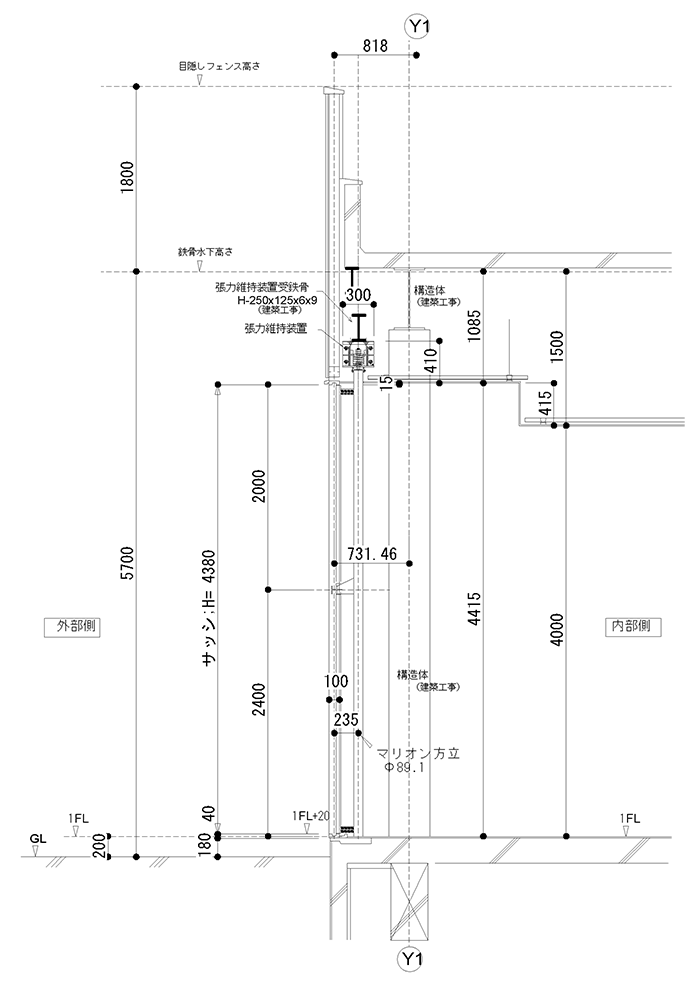

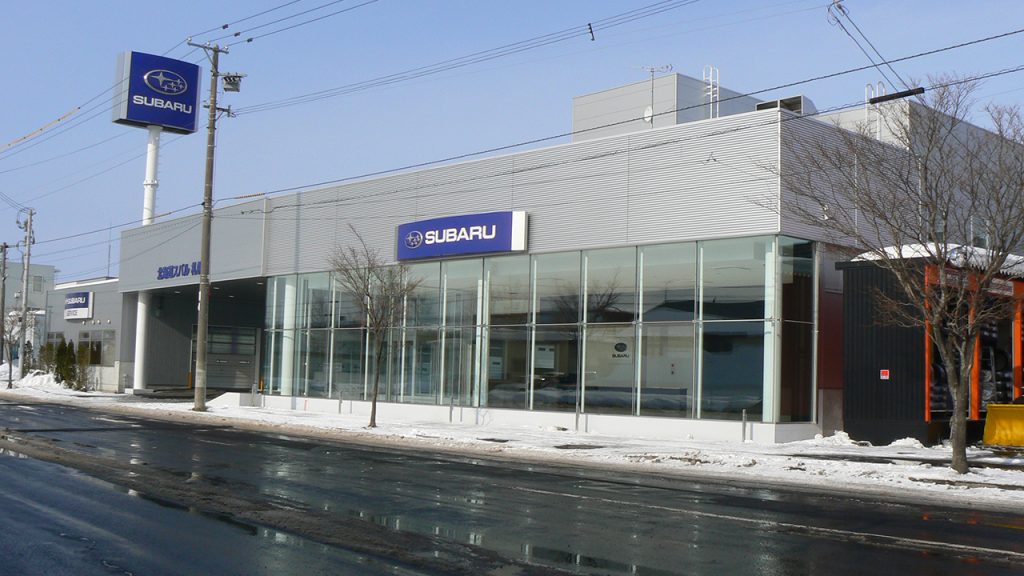

札幌東苗穂自動車販売店ショールーム

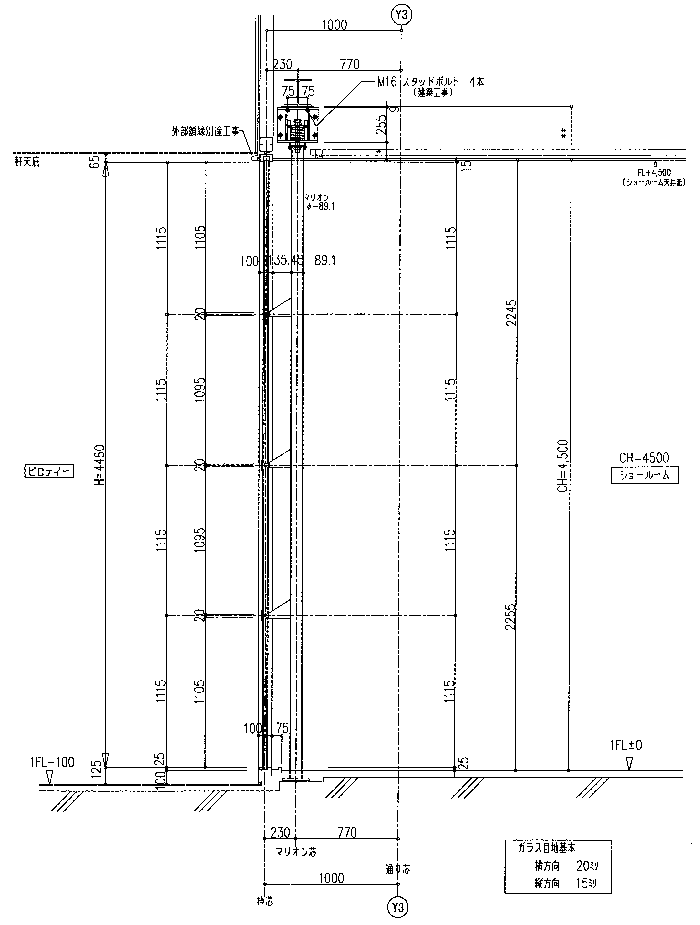

岩見沢自動車販売ショールーム

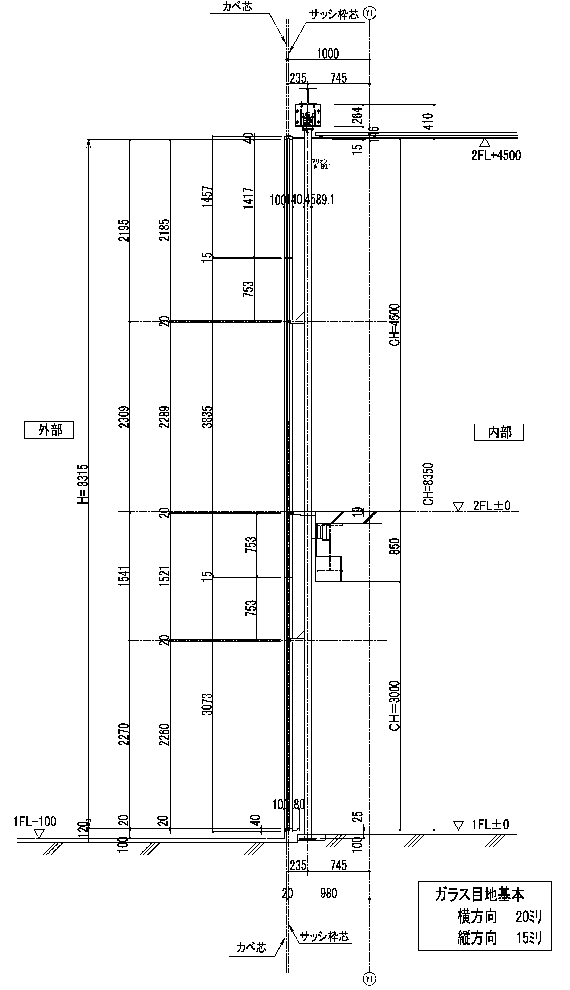

札幌市南区澄川自動車販売店ショールーム
②ノンテンションカーテンウォール

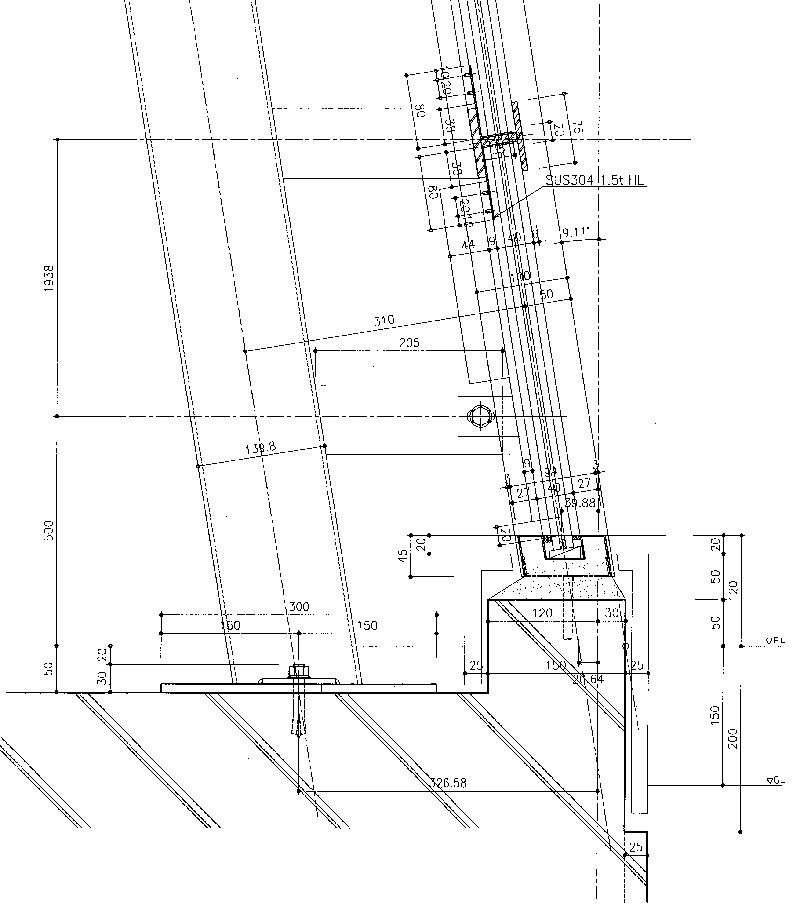

札幌市中央区伏見 地区集会所

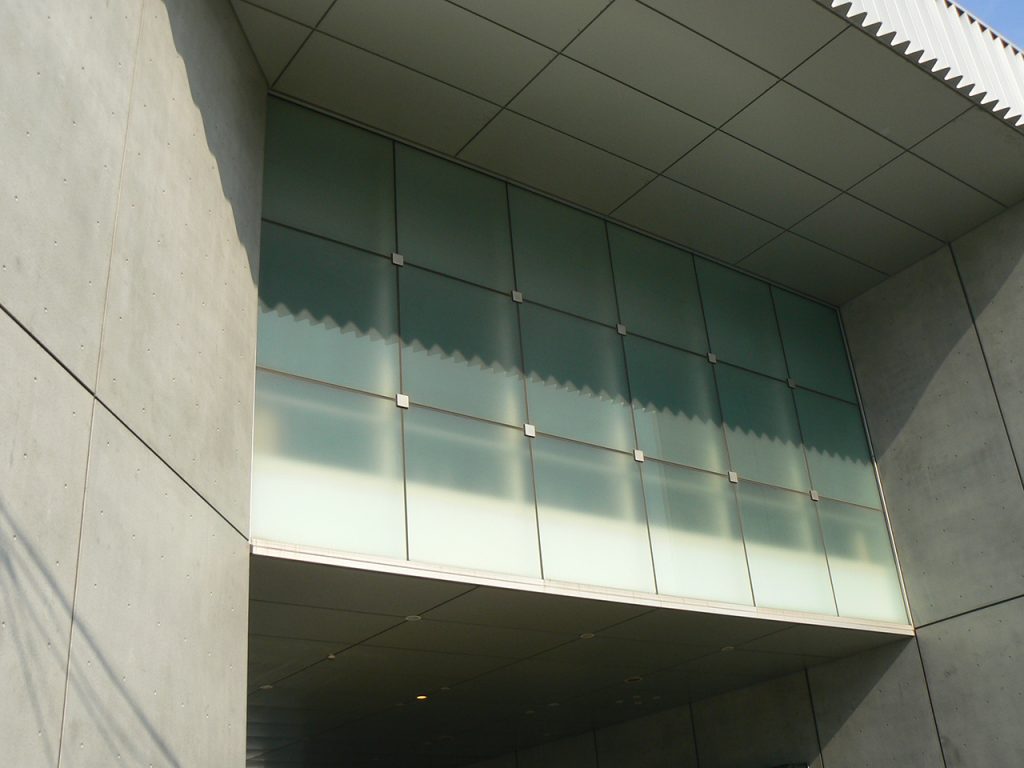

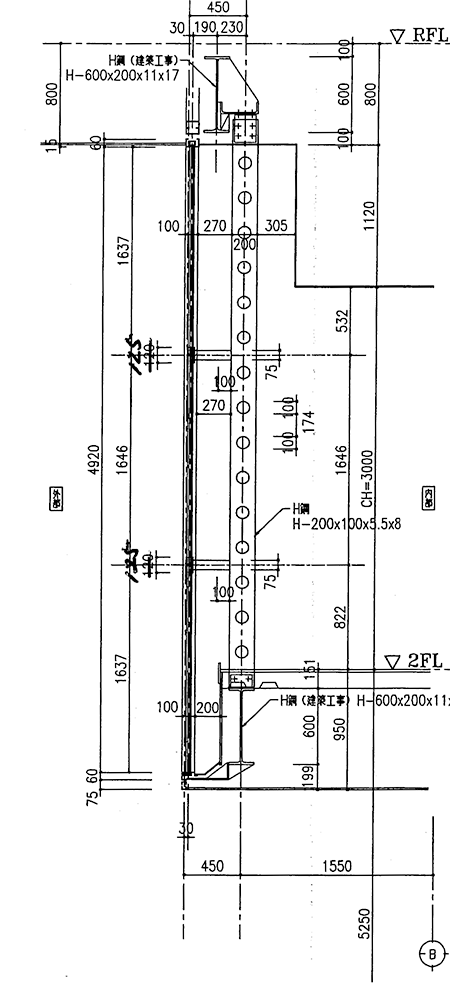

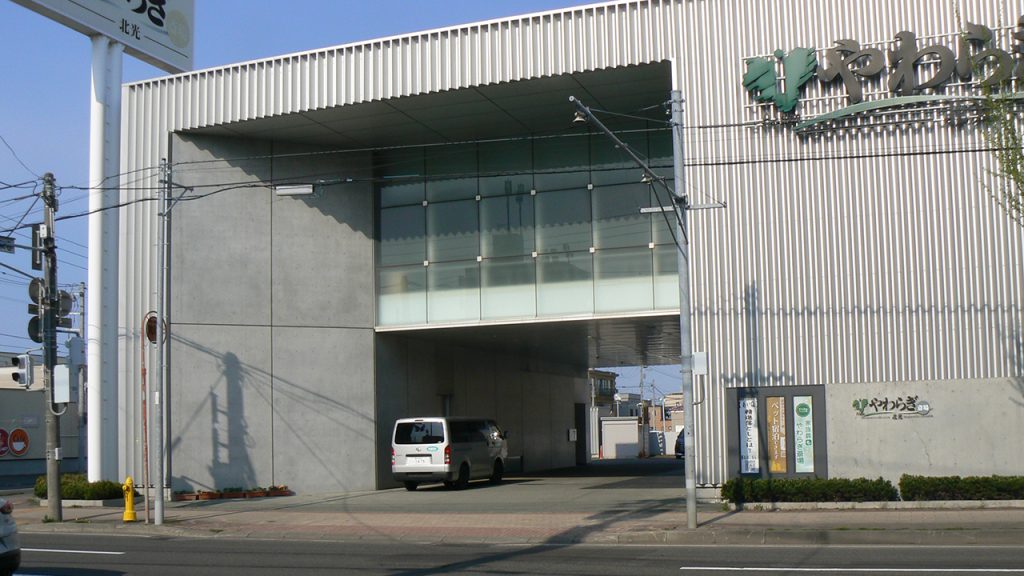

札幌市東区 斎場

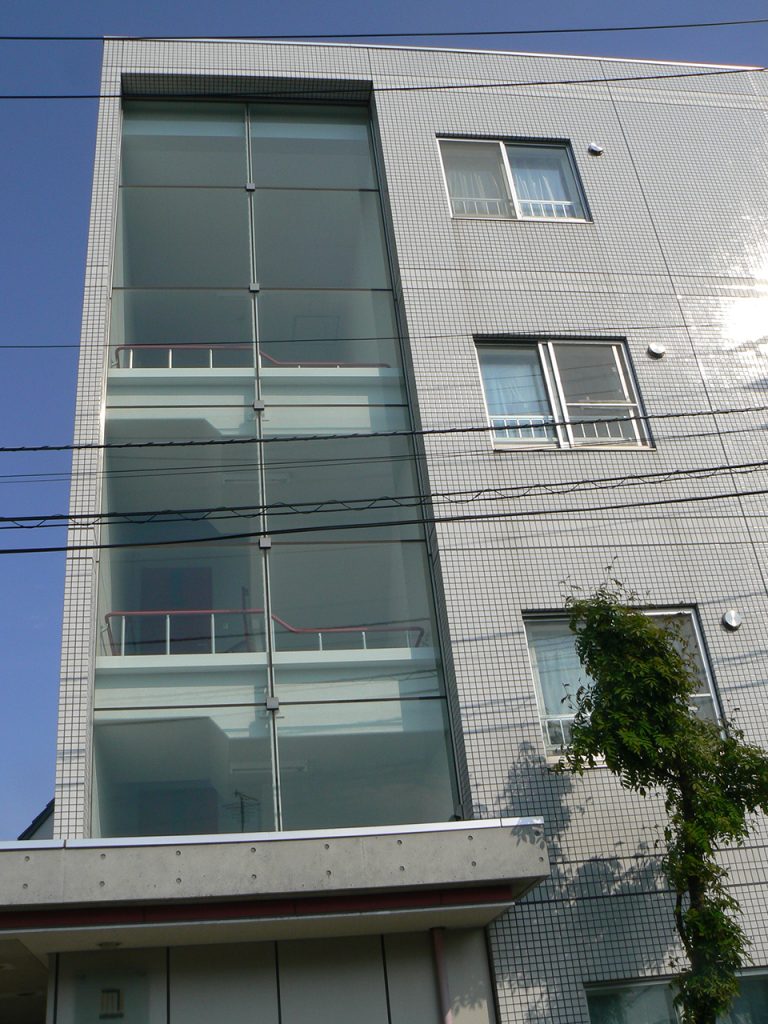

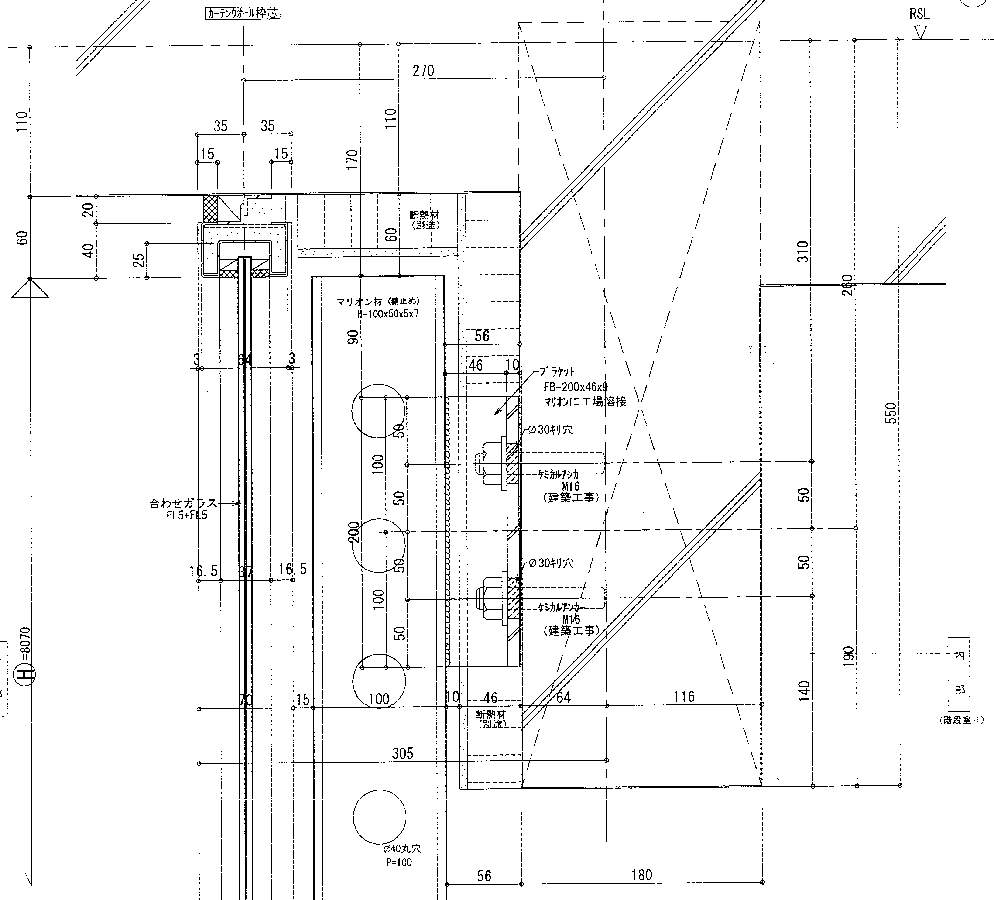

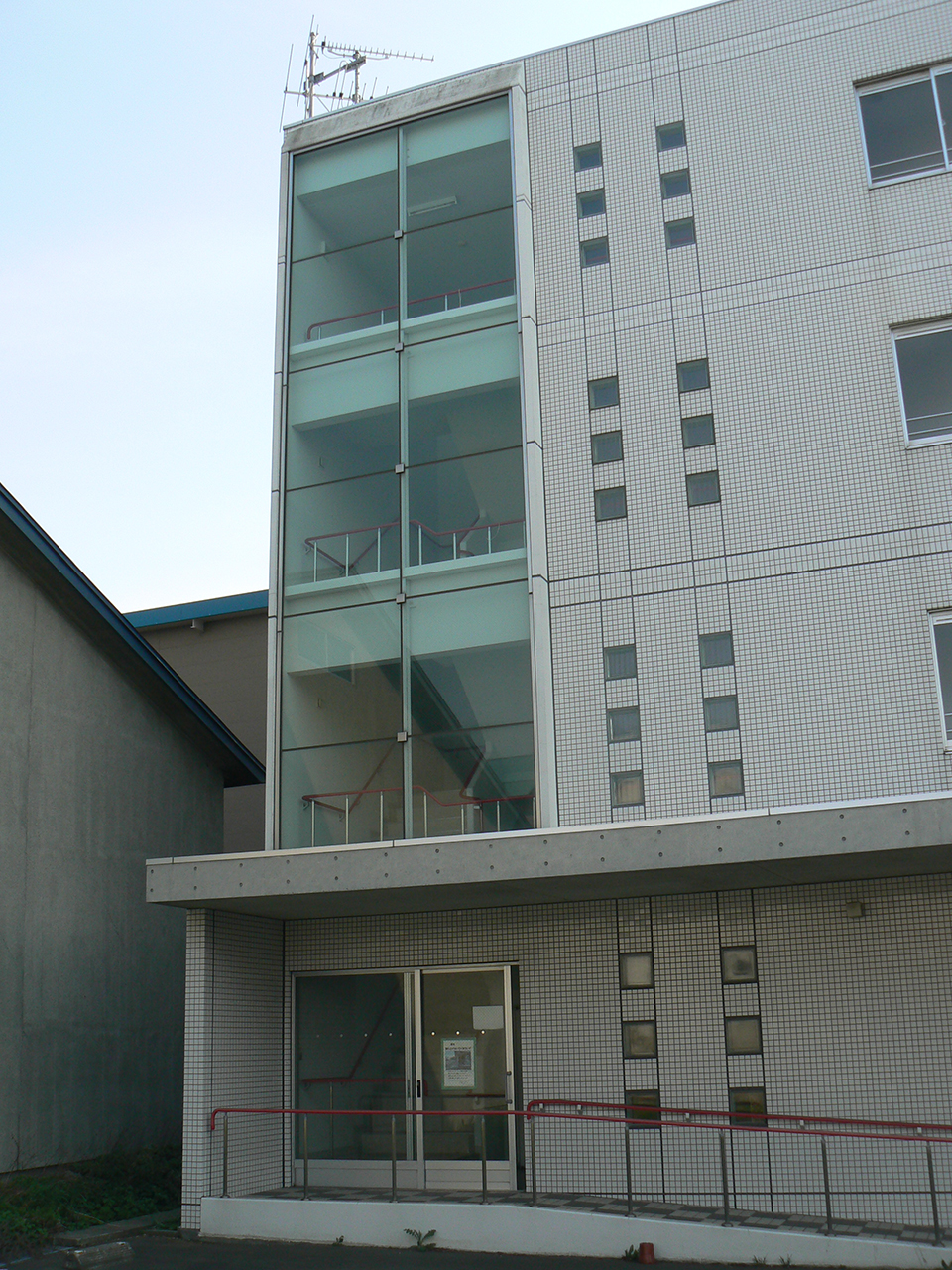

東苗穂マンション
③ノンテンションカーテンウォール（改装）

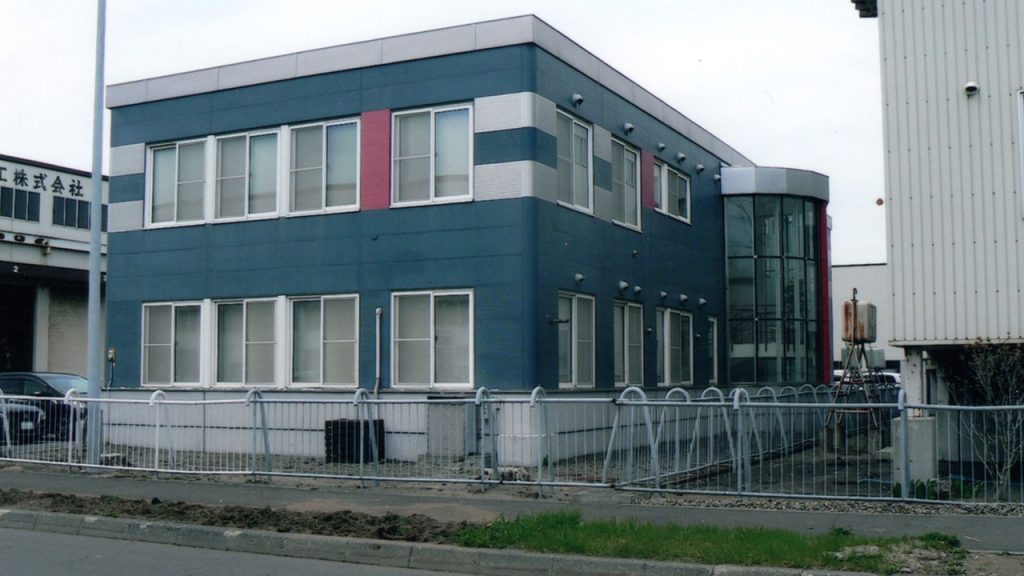

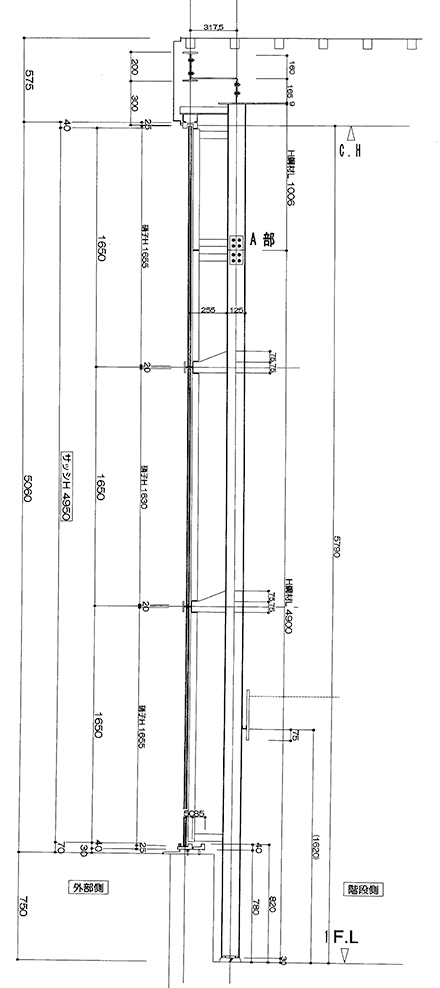

石狩市新港鉄工所事務所階段室
※2025年秋頃 倶知安町 外国人向別荘に施工予定！！
④パネル工法 ガラス貼りスクリーン

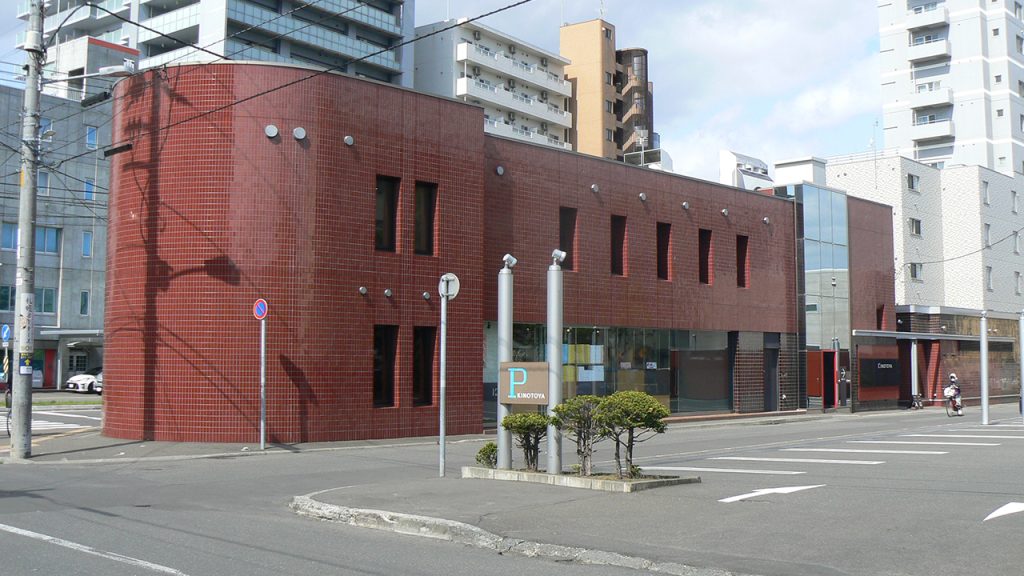

札幌市白石区 お菓子屋東面１部壁改装
⑤ガラス、ステフナー工法、ガラス貼りスクリーン

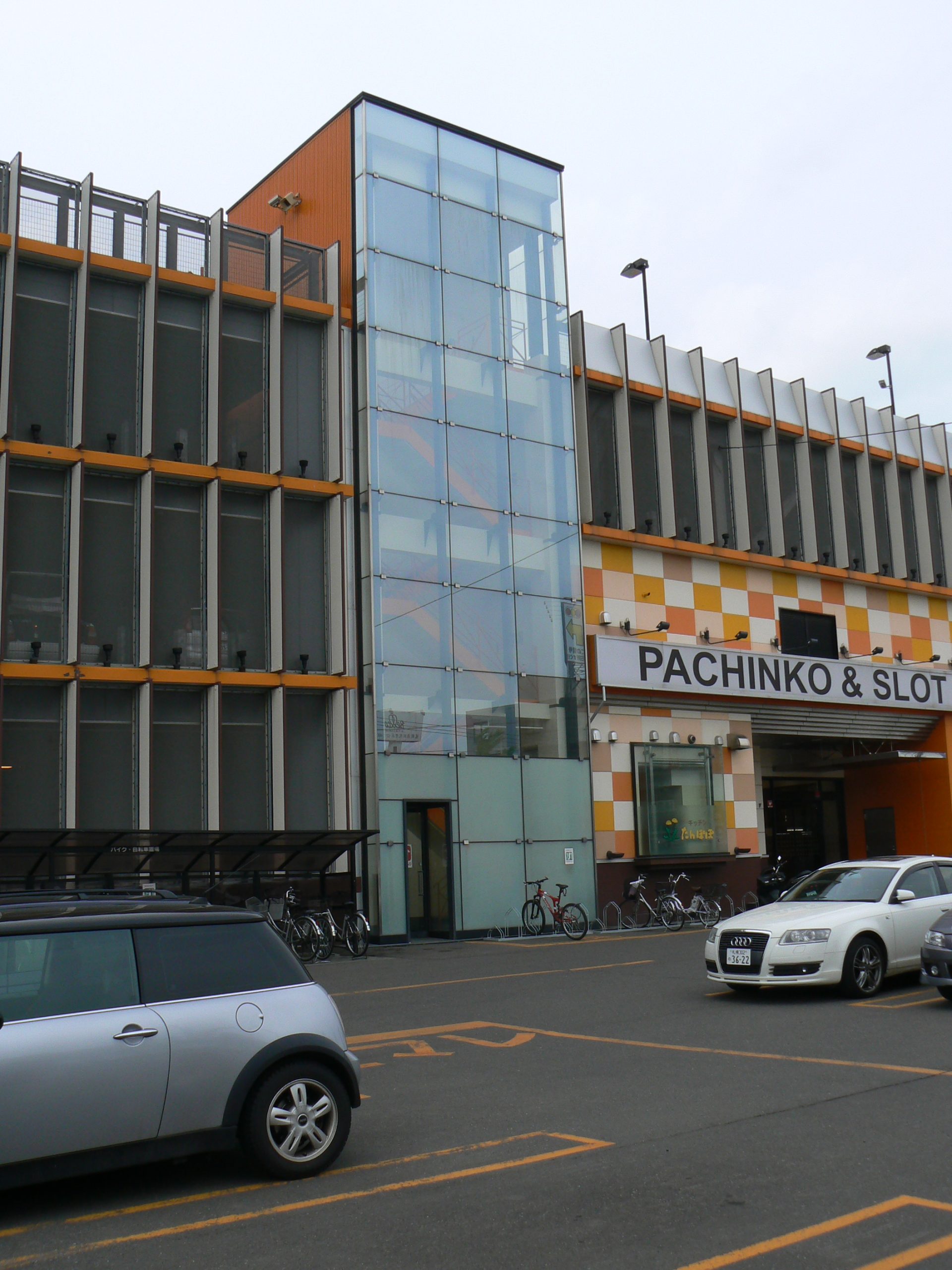

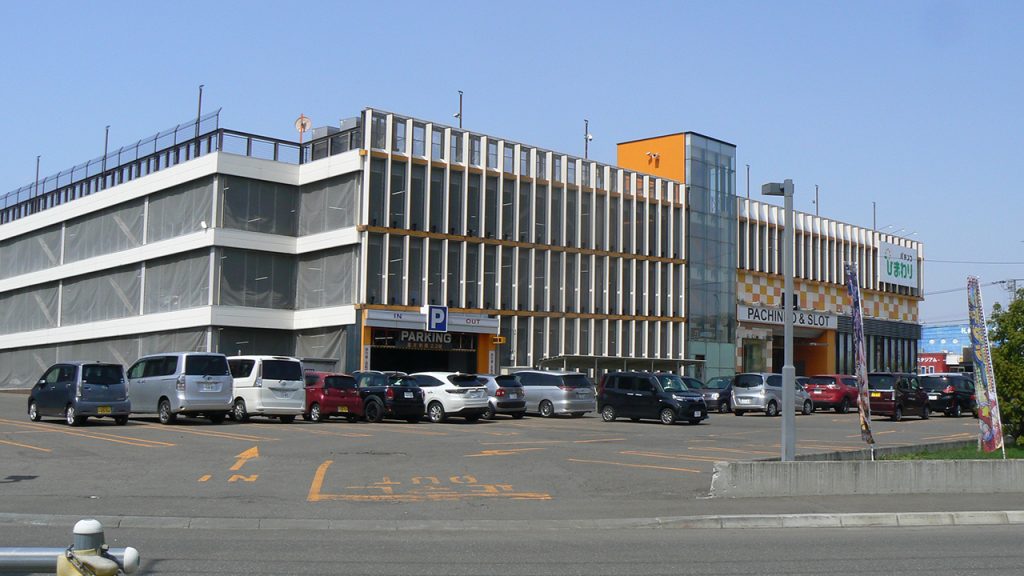

札幌市清田区 遊戯施設 階段室

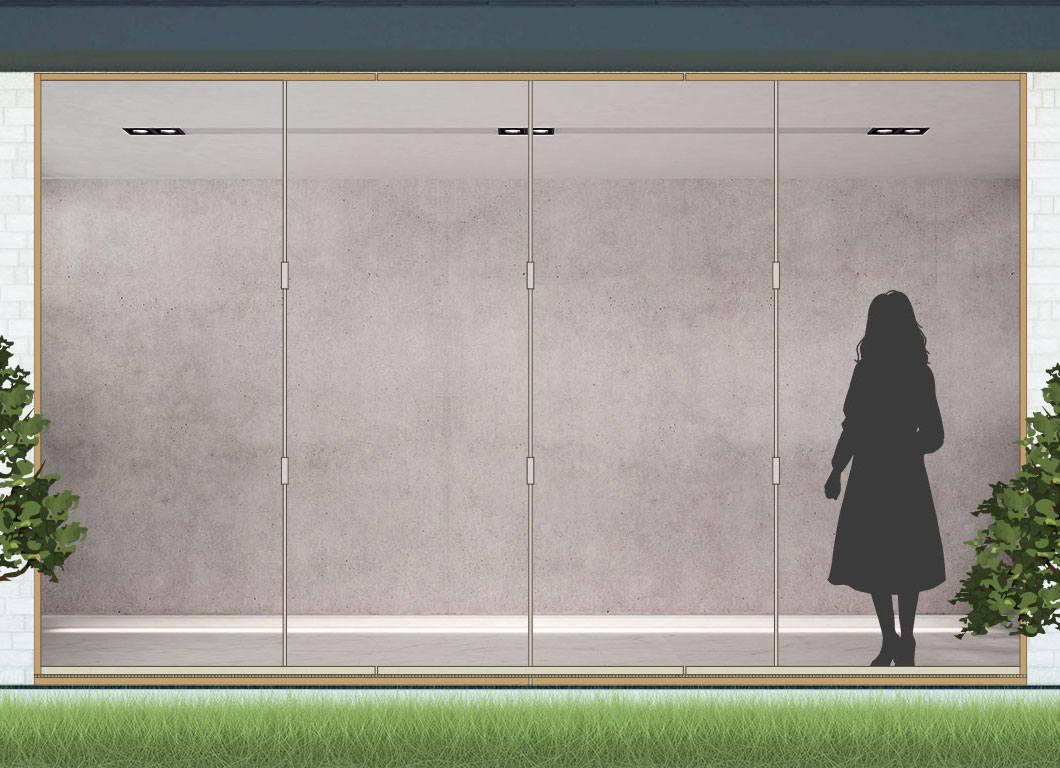

⑥大開口 Fixガラス スクリーン
商業施設等
２．大開口 Fix ガラス スクリーンの概要説明
- イ
-
施工例集(1,2,3,6)の共通部はバックマリオン（方立）でガラスが受け、風圧を吸収する方式です。
- ロ
-
施工例集の４は下地に鋼材（∠アングル）を使用しパネルの下地等を設置しガラスを組込んでいます。
- ハ
-
施工例集の５はタテ、ヨコのガラス突合せ部に10m/mのガラスを接着し風圧を吸収しております。
３．特徴
- イ 透視性
-
障害に成るべき素材の縮少化。
- ロ 耐候性、及び耐久性
-
外部に面する素材の全てをステンレス製。
- ハ 断熱性
-
複層ガラスを基本とし枠以外の熱伝導はほぼ０に近い。ＰＧガラスと同じ。
- ニ 施工の一貫性
-
バックマリオン他鋼材の仕上げ塗装及びクリーニングを除き全て、バックマリオン、ファスナー四方枠ガラスシール。
- ホ 耐火性
-
全ての素材は鋼製及びステンレス製で構成している。ガラスはＰＷ使用で延焼部は（建告1360号）の定めに合致しています。
４．テンションカーテンウォールの施工写真に依る概要説明
この商品は国内で初めて、バックマリオン材（方立）の軸方向に対し、常に安定した、一定の張力を付加する「張力調節装置」と「張力維持装置」を装備した、カーテンウォールです。
この２つを装備することにより、風圧等によるバックマリオン材（方立）の「たわみ量」が、従来から施工されて来た工法（単純梁）の、約1/5程度迄少なく成ります。
よって断面積も、小さな部材に置き替える事が可能と成りました。
最大限の透視性を実現するためには、必要不可欠の技術であり、これらを支えているのが①～⑩迄の主な部材、部品等です。
| ①４方枠（SUS-304）板厚1.5 m/m、曲げ加工品（HL仕上げ） ステンレス鋼材 枠見込100～120 m/m、見付60m/m ガラス溝幅＝40～50 m/m |
 |
| ②バックマリオン材（方位）（SS-400）H型鋼、I型鋼、平鋼、構造用炭素鋼管、構造用角形鋼管、 等の単一鋼材、及びビルドアップ形鋼 |
 |
| ③上部フアスナー及び構造体との接合部ラケット（SS-400）鋼板、板厚9～12 m/m、加工品 |  |
| ④張力調節装置（特許）（SS-400）上部フアスナーの部品の中に組み込まれています。 30～36Φネジ鋼棒、及び締付（張力発生）ナット（２重ナッ ト） |
 |
| ⑤張力維持装置（実用新案）上部フアスナーの部品の中に組み込まれています。 コイルバネ（バネ鋼々材 SUP材、熱間成形圧縮スプリング） 外径＝71.5～148.0 m/m、高さ＝100～240 m/m、 張力性能＝202.0～5045.0 kgf/m/m2 |
 |
| ⑥ガラス受けブラケット（SS-400）鋼板、板厚＝6～9 m/m 板加工、又は平鋼（幅＝75 m/m×（板 厚6～12 m/m） 出幅 L=120～180 m/m程度） |
 |
| ⑦ベースプレート（SS-400）鋼板、板厚12 m/m（W=250×H=250） |  |
| ⑧ガラス押え押縁プレート（SUS-304）ステンレス鋼板、板厚＝9 m/m、（HL仕上げ） 75 m/m×9 m/m L=120～150 m/m |
 |
| ⑨ガラス・ペアーガラス（中間空気層12～16m/m）※各種板ガラスの組合せ ・合せガラス ※各種板ガラスの組合せ ・延焼部対応ガラス ※網入ガラス、又は、耐熱ガラス ＋各種板ガラス組合せ |
 |
| ⑩アンカーボルト （SS-400）鋼棒22Φ ＜別途工事＞以上の部材等を持って構成されています。 |  |
５．弊社 オリジナル商品の御案内

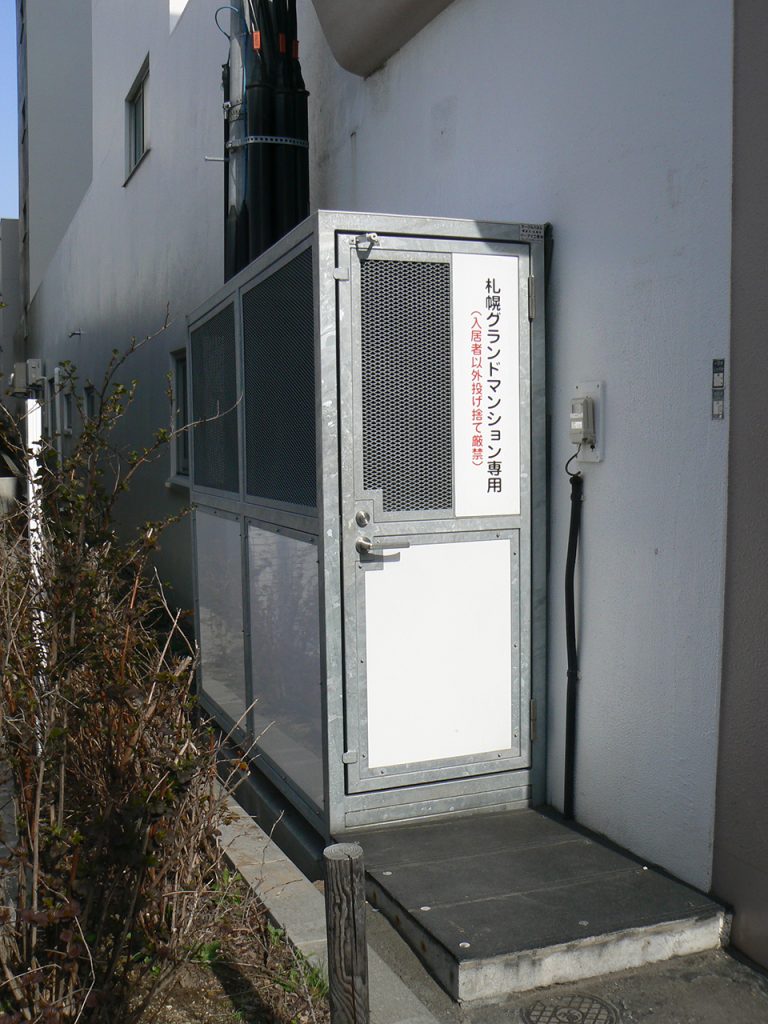

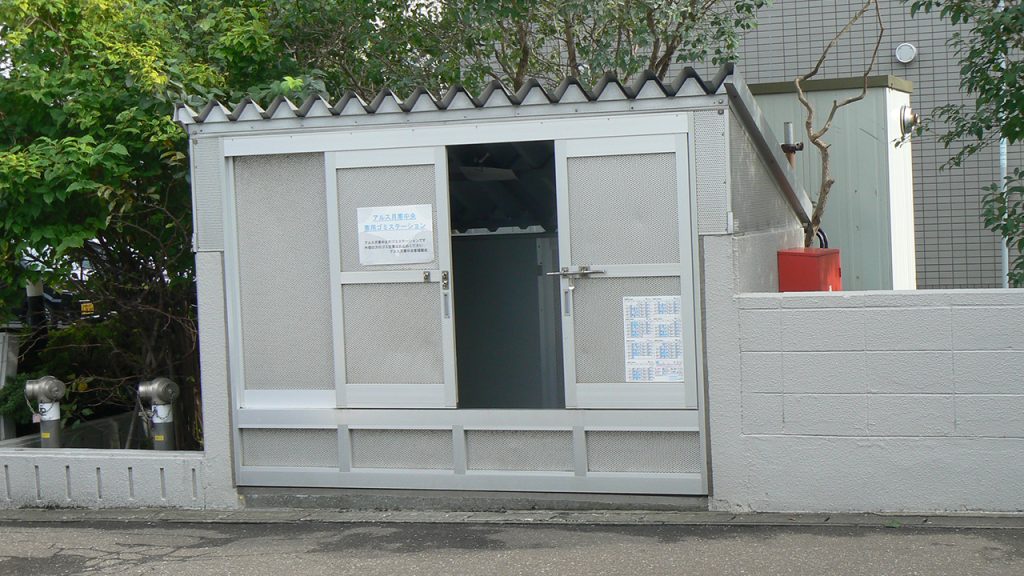

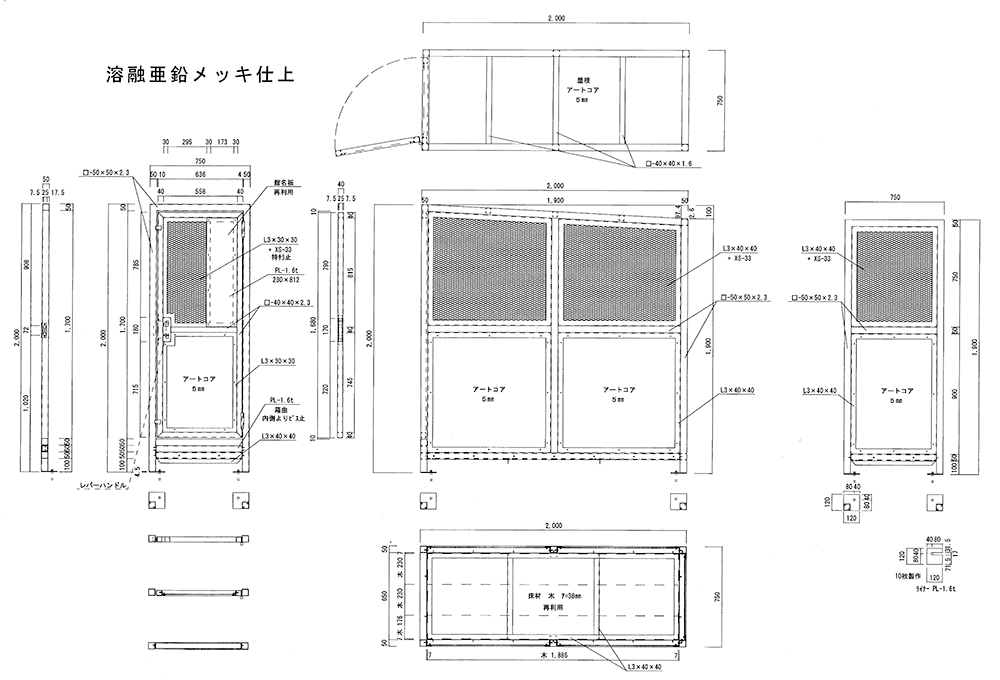

①大型ゴミ箱

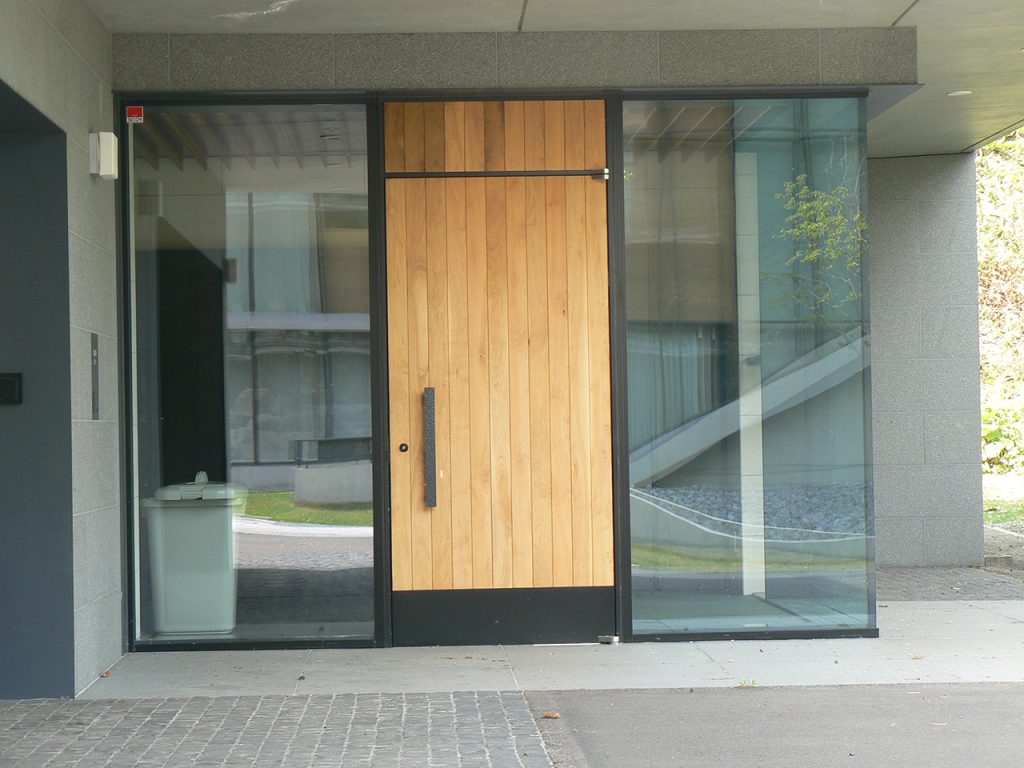

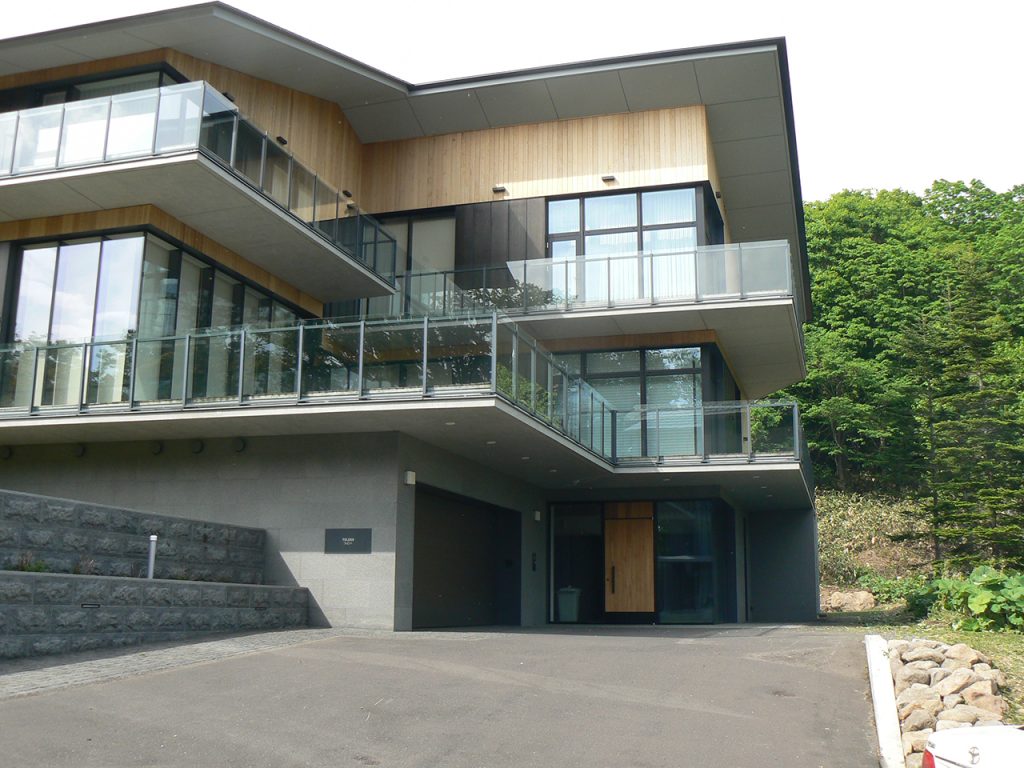

②別荘向 板貼りドロースクリーン
